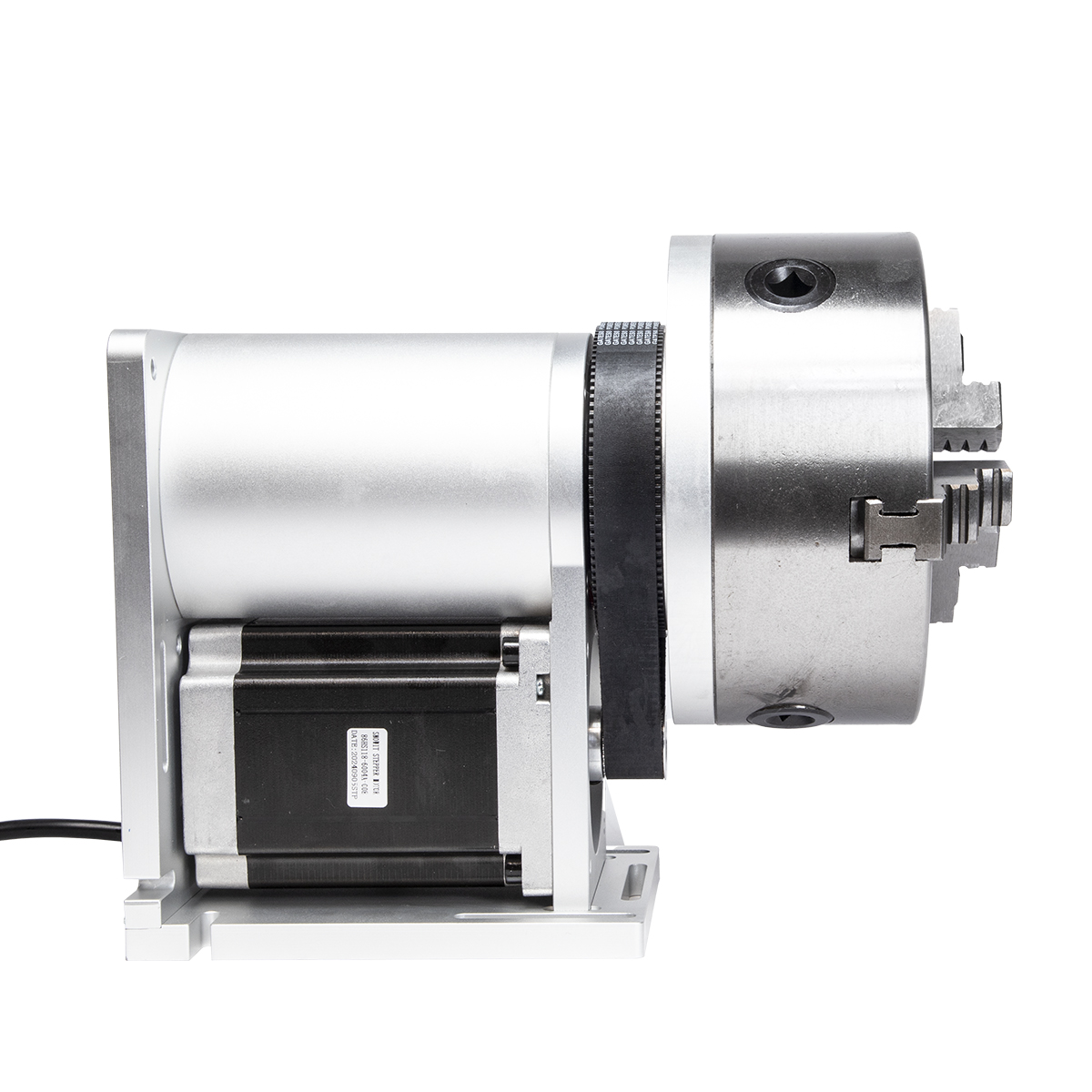

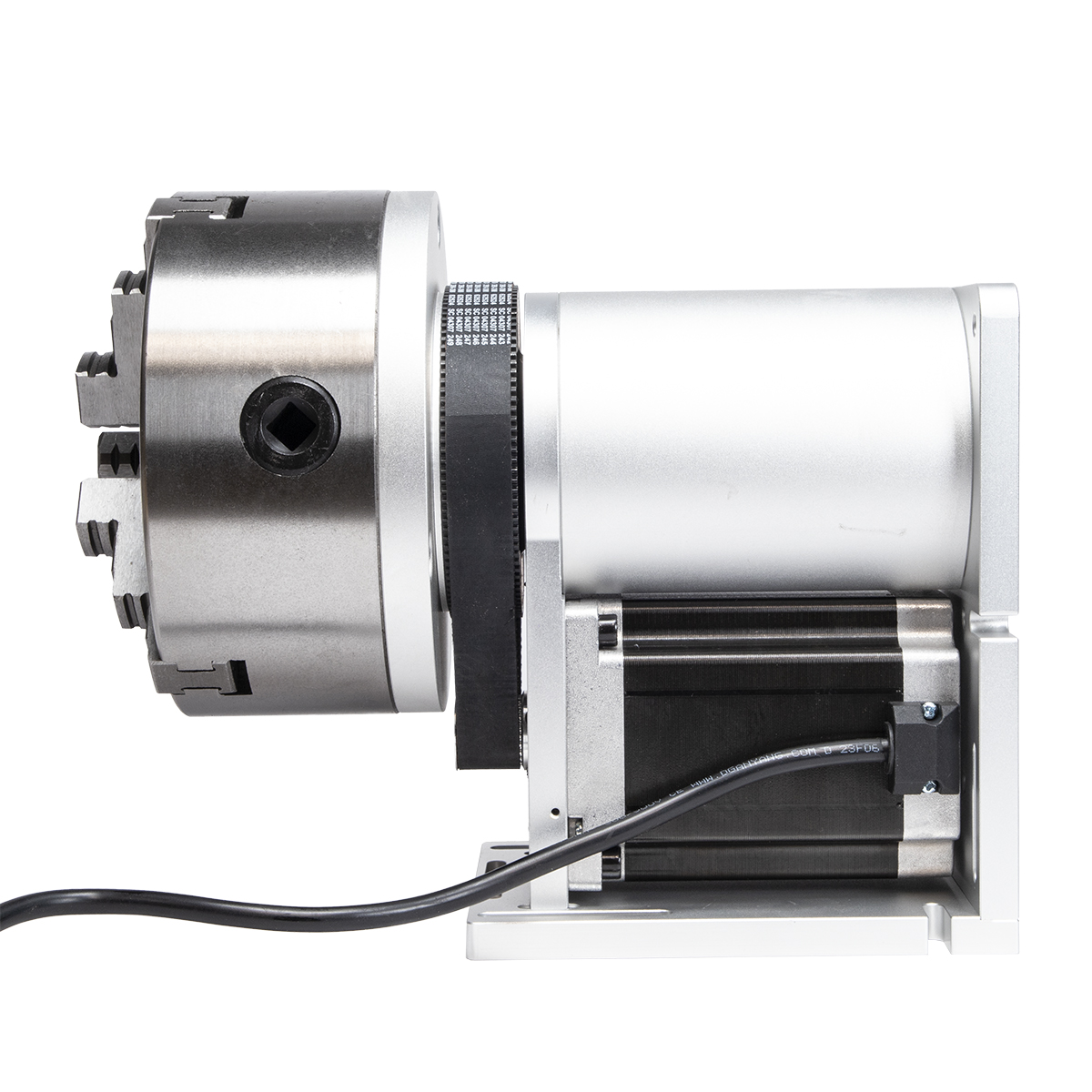

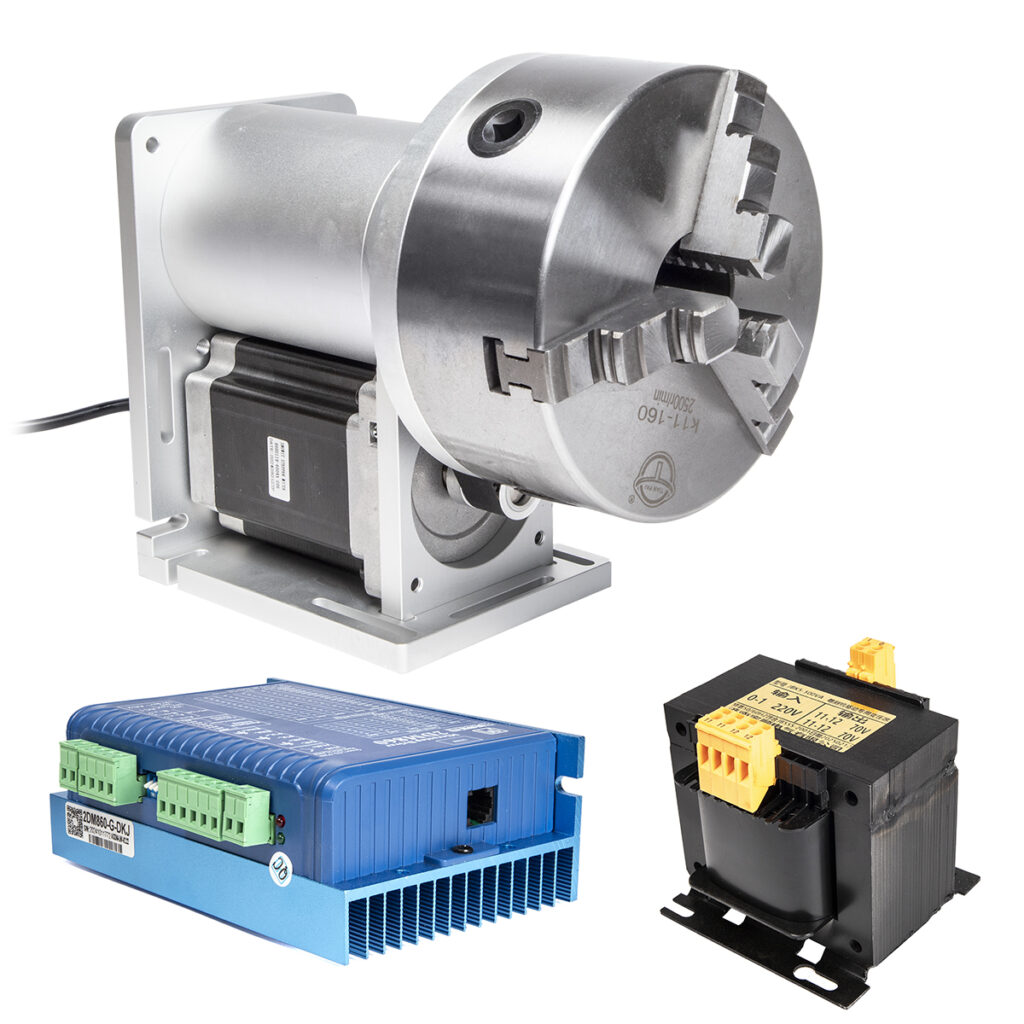

Przystawka obrotowa D160 do lasera fiber została przygotowana z myślą o precyzyjnym znakowaniu elementów cylindrycznych oraz pracy w wymagających warunkach przemysłowych. Konstrukcja wykonana ze stali nierdzewnej i stopu aluminium, w połączeniu z dużym uchwytem D160 oraz silnikiem krokowym NEMA34, zapewnia stabilne mocowanie detali i płynny ruch obrotowy podczas obróbki.
To rozwiązanie dla użytkowników, którzy oczekują pewnego chwytu, wysokiej dokładności oraz wygodnej pracy przy większych średnicach obrabianych elementów. Przystawka dobrze sprawdza się zarówno przy pojedynczych realizacjach, jak i w produkcji seryjnej.

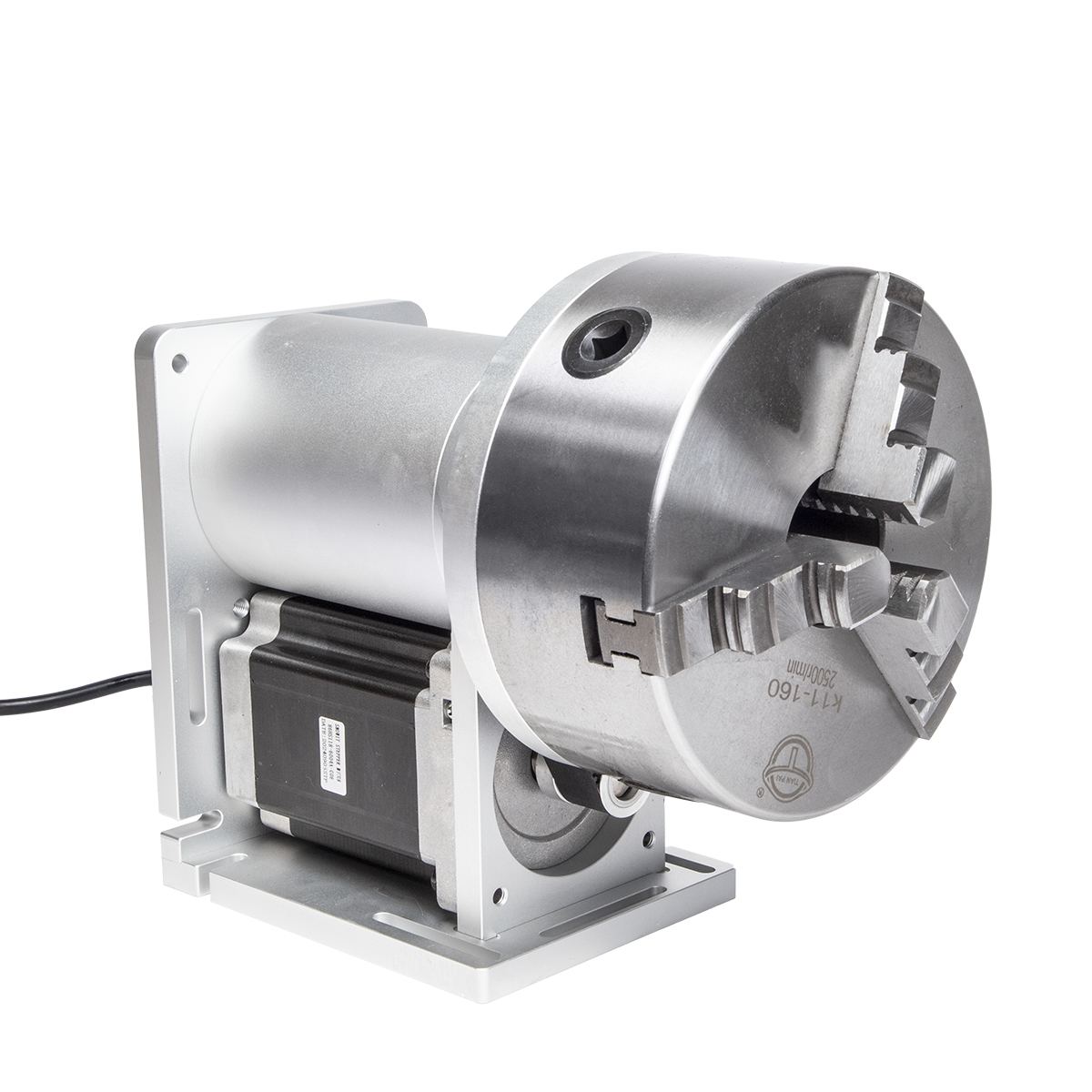

Precyzyjny uchwyt D160 i stabilna praca

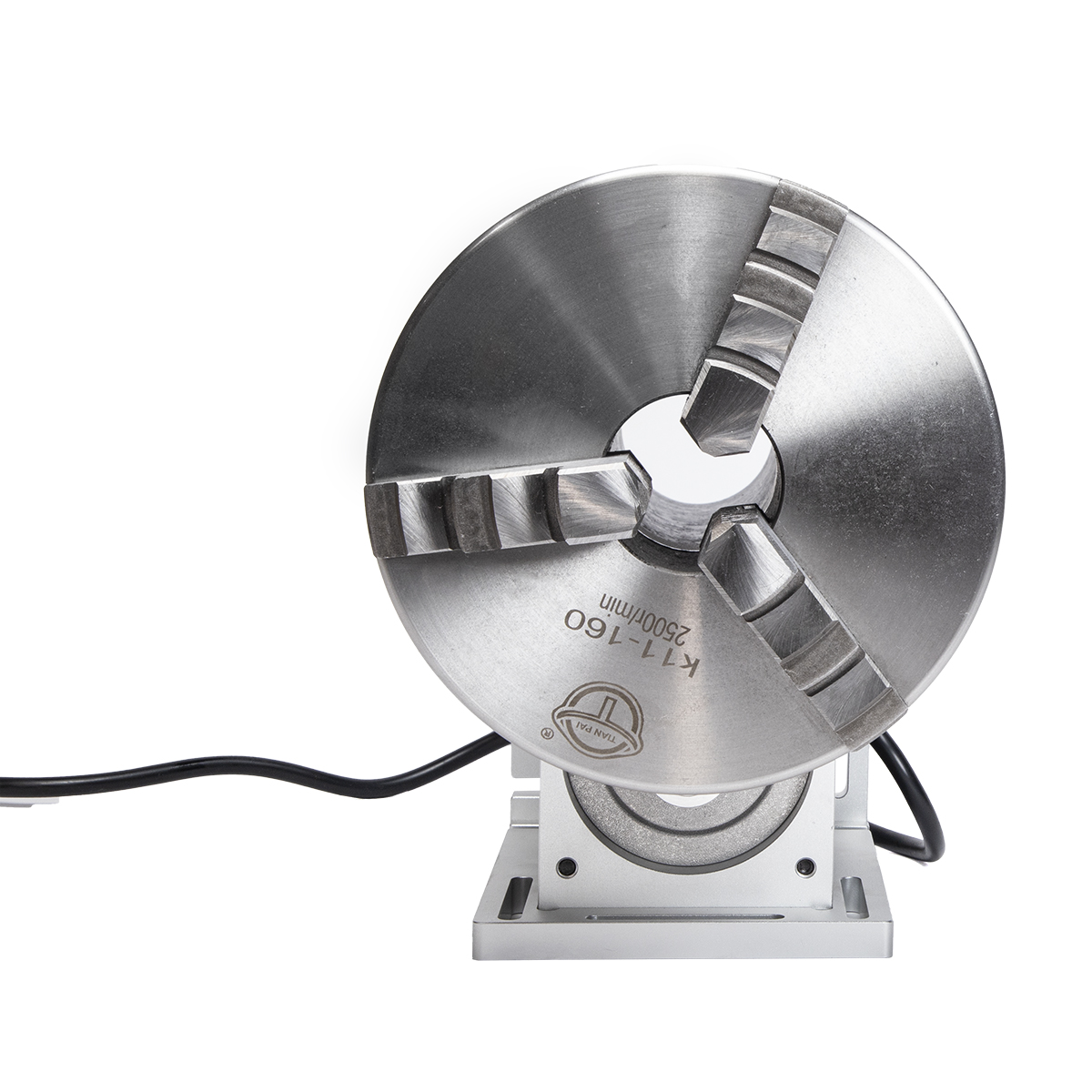

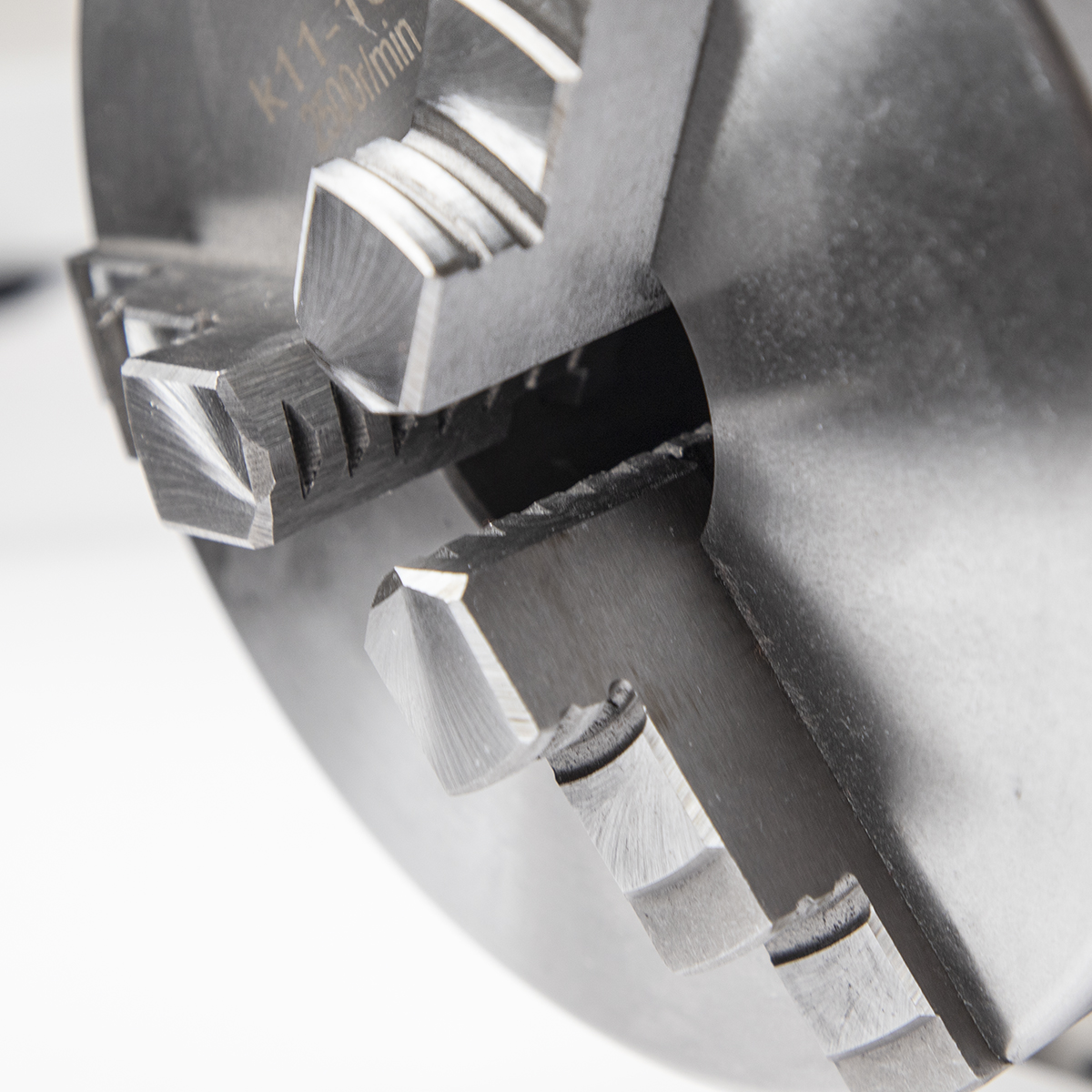

Centralnym elementem urządzenia jest uchwyt tokarski D160 wykonany ze stali nierdzewnej o umiarkowanej twardości. Taka konstrukcja pozwala na stabilne mocowanie obrabianych przedmiotów, dokładne pozycjonowanie oraz zachowanie niskiego współczynnika tarcia, co przekłada się na równy i powtarzalny ruch obrotowy. Uchwyt umożliwia wygodną pracę z elementami o większej średnicy i jest odpowiedni do znakowania metali, tworzyw sztucznych oraz innych materiałów poddawanych obróbce laserowej.
Silnik krokowy NEMA34 i kontrola ruchu

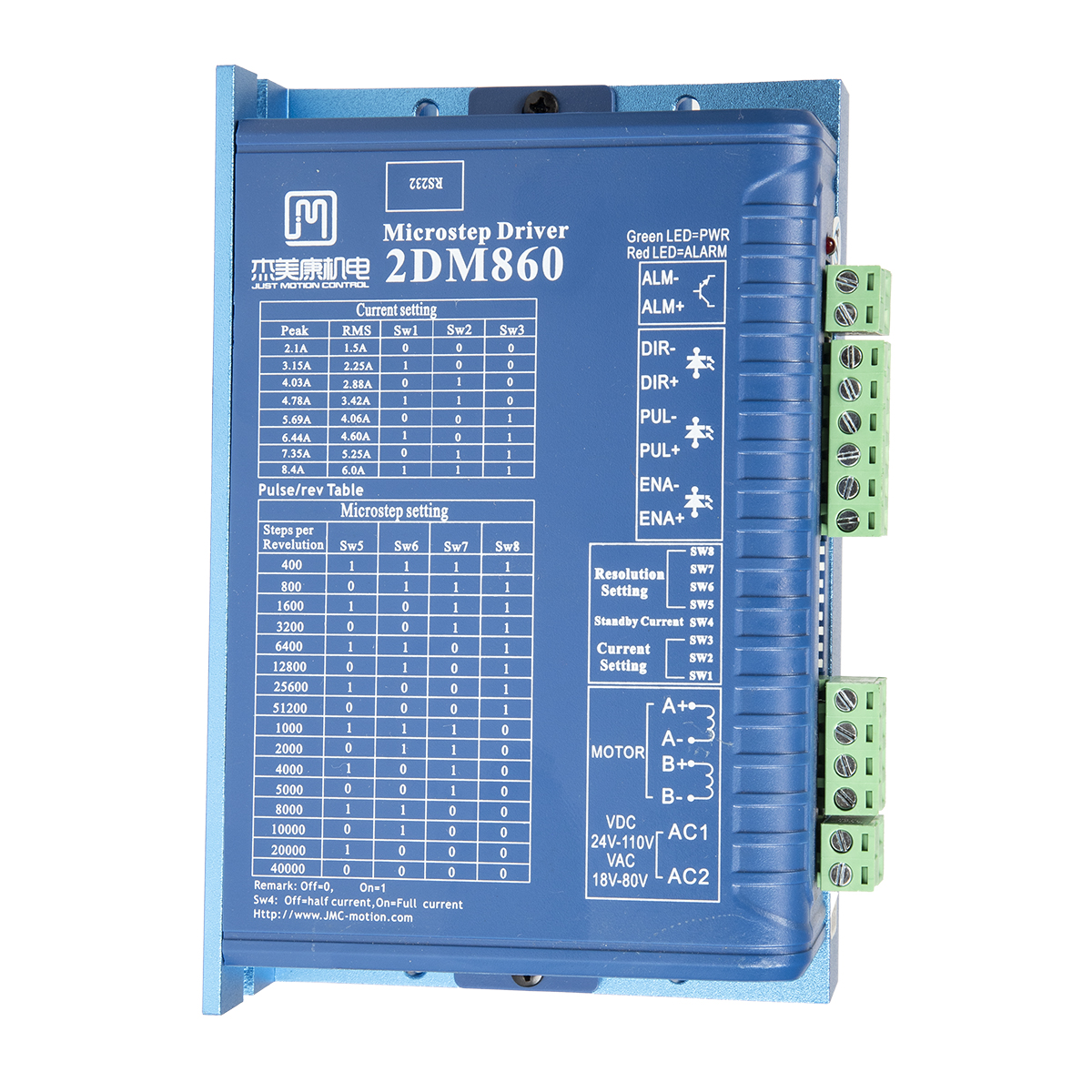

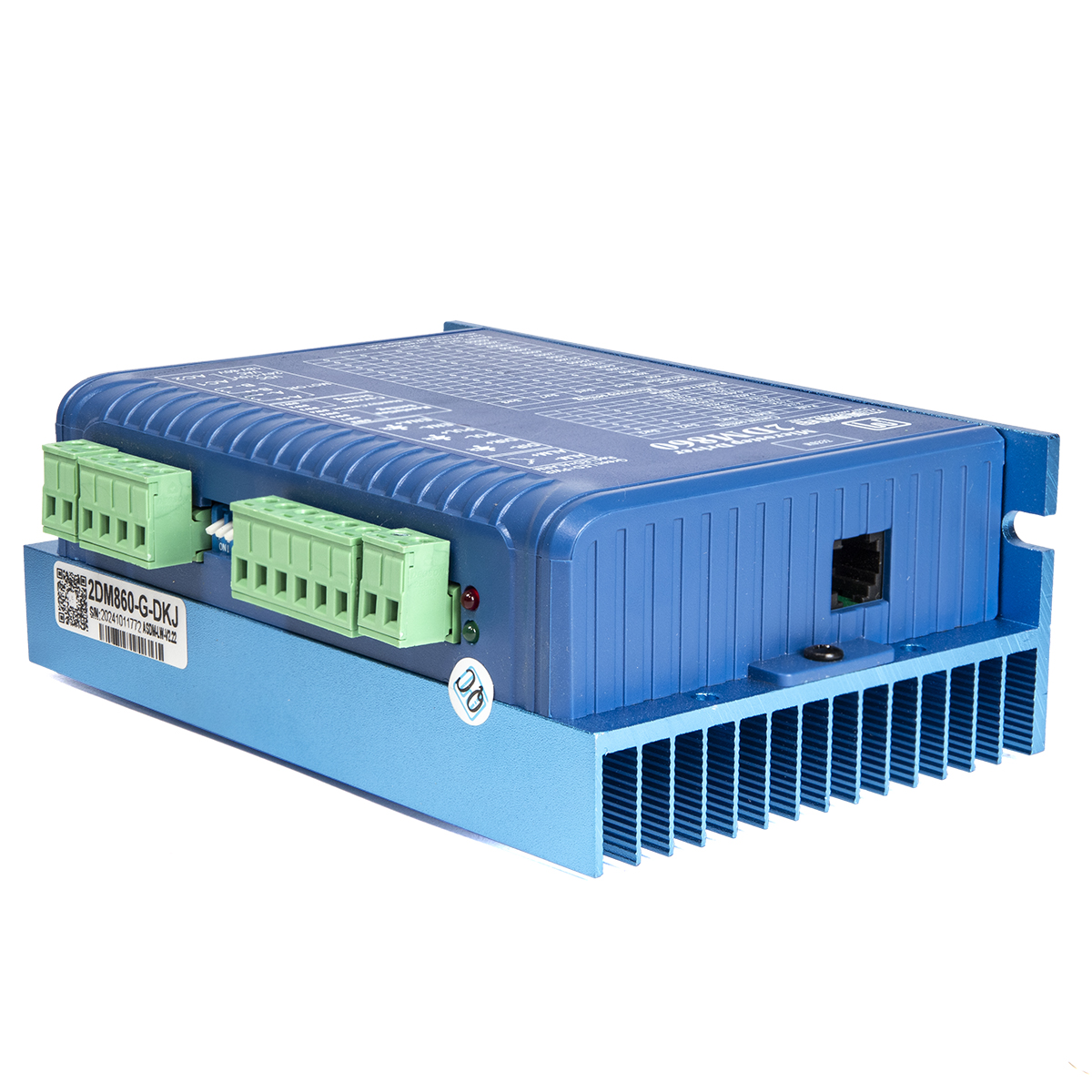

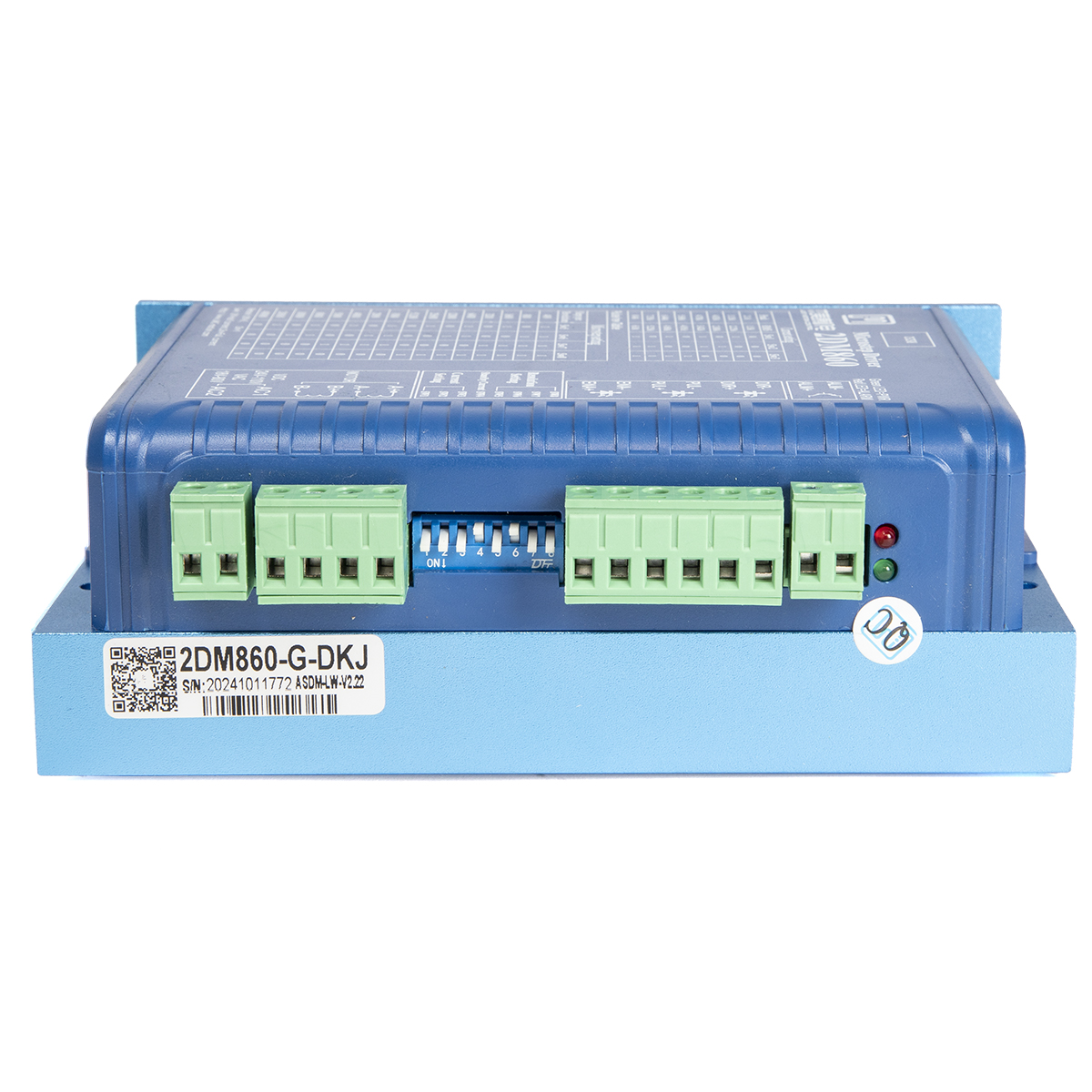

Przystawka została wyposażona w 2-fazowy silnik krokowy NEMA34 o wysokim momencie trzymającym 8.4 N·m. Przy napięciu znamionowym 1.9 V i prądzie 3.5 A silnik pracuje cicho, wydajnie i z ograniczonym nagrzewaniem. Współpraca z driverem dołączonym do zestawu pozwala na precyzyjne sterowanie ruchem obrotowym w czasie rzeczywistym.
Najważniejsze zalety
- Wysoka precyzja odpowiednia dla detali wymagających dokładnego pozycjonowania.
- Solidna konstrukcja wykonana z wysokiej klasy stopów i stali nierdzewnej.
- Duży uchwyt D160 umożliwiający pracę z przedmiotami o większej średnicy.

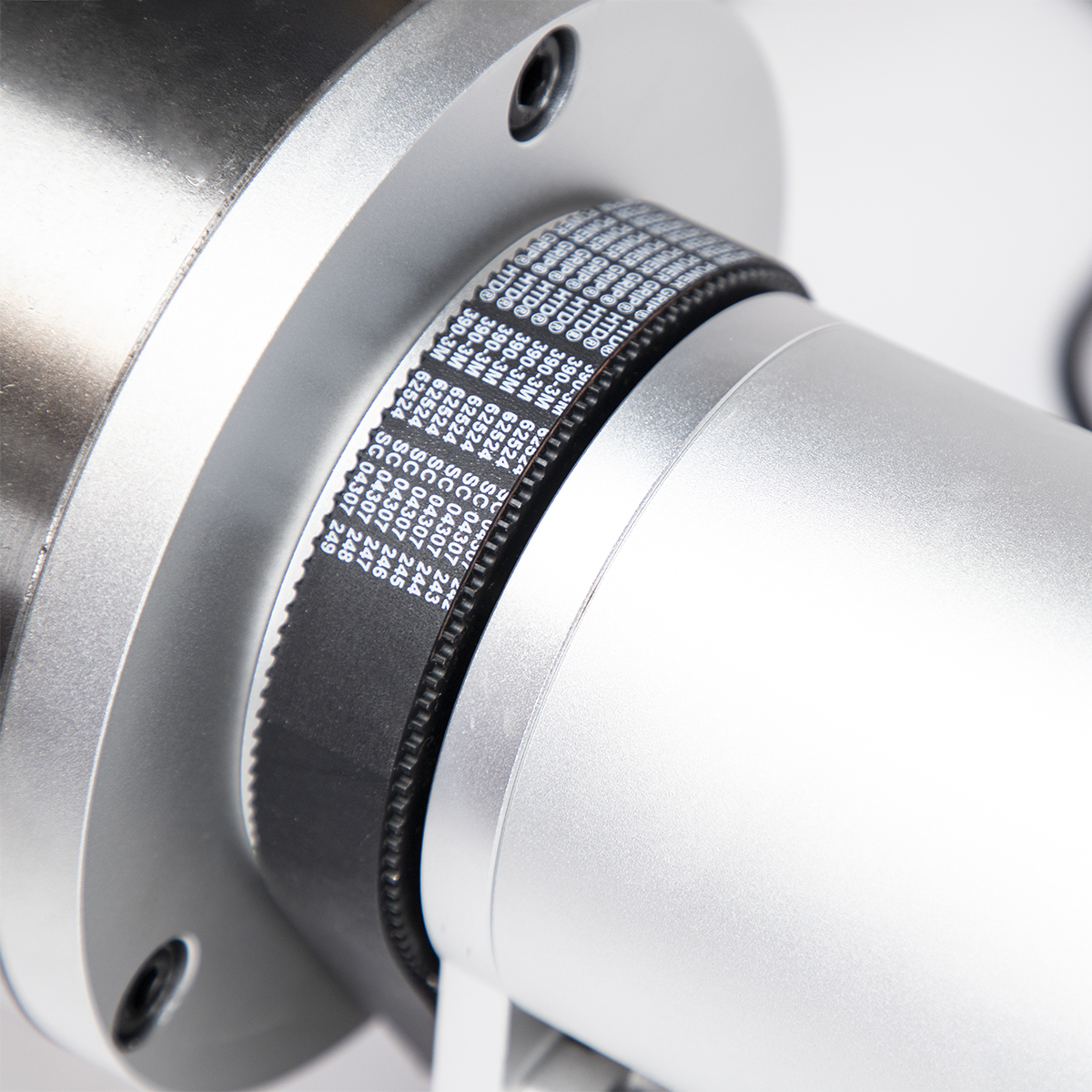

- Redukcja przełożenia 4.5:1 wspierająca płynny ruch także przy większych obciążeniach.
- Kompatybilność z większością znakowarek laserowych typu fiber.
Specyfikacja techniczna
| Rozmiar uchwytu | D160 |
| Przełożenie | 4.5:1 |
| Wysokość osi | 142 mm |
| Wymiary | 275 × 120 × 222 mm |
| Waga | 16.45 kg |

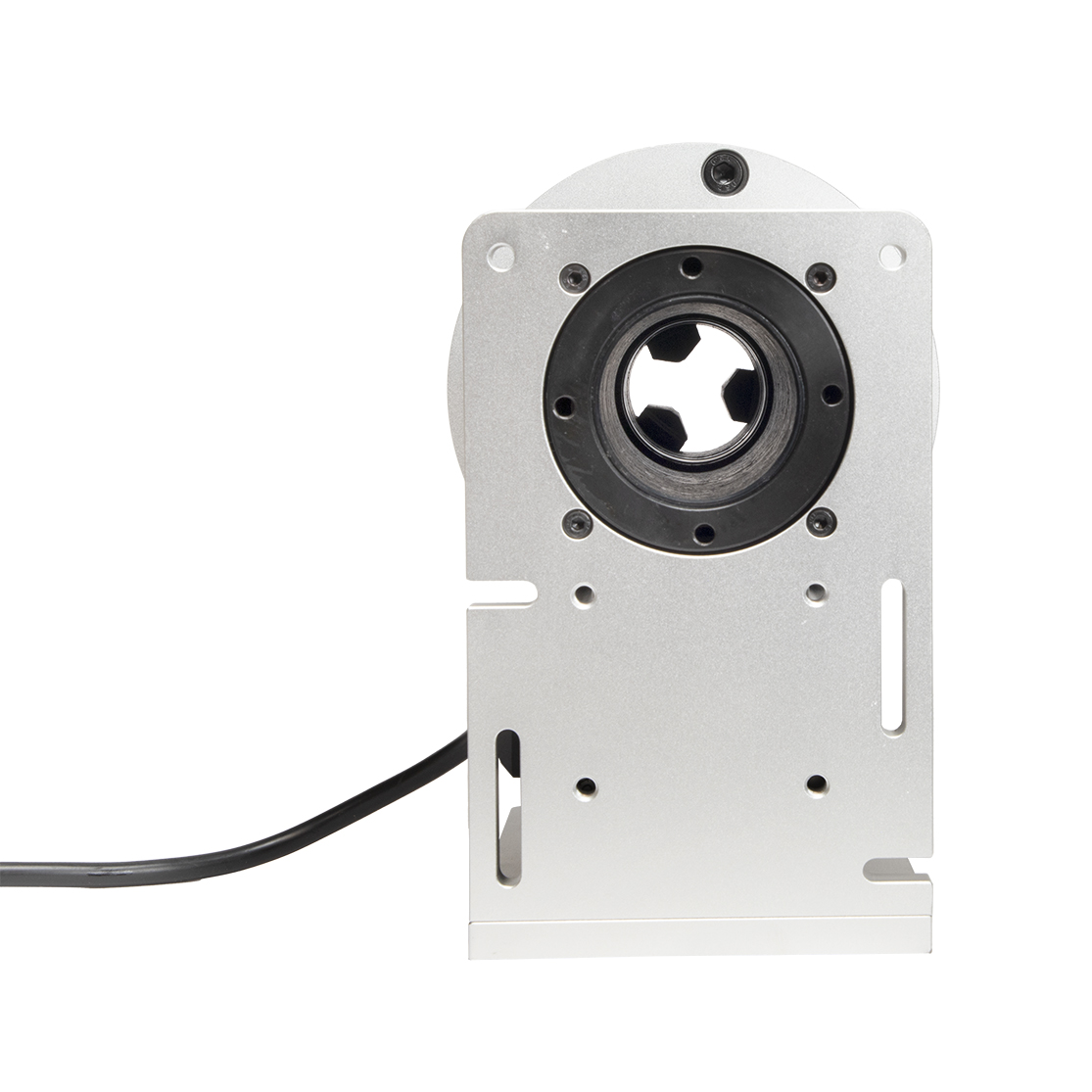

| Średnica przelotu | 40 mm |
| Typ silnika | NEMA34 (86 mm) |
| Moment trzymający | 85 (Kg*cm) |
| Napięcie znamionowe | 3.6 V |
| Prąd znamionowy | 6 A |
| Długość silnika | 118 mm |
Zastosowanie
- Znakowanie pierścieni, rur, tulei i elementów walcowych.
- Obróbka seryjna w zakładach produkcyjnych.
- Grawerowanie precyzyjne na detalach metalowych i plastikowych.
- Integracja z systemami znakującymi fiber MOPA, YAG i innymi.
Jakość i niezawodność w codziennej pracy
Jeśli liczy się dla Ciebie dokładność, trwałość wykonania oraz łatwa integracja z posiadaną maszyną laserową, przystawka RA-D160C-G4.5 będzie praktycznym wyborem do codziennego znakowania. To rozwiązanie, które pomaga usprawnić pracę i uzyskać powtarzalne efekty przy obróbce elementów cylindrycznych.
